产品介绍

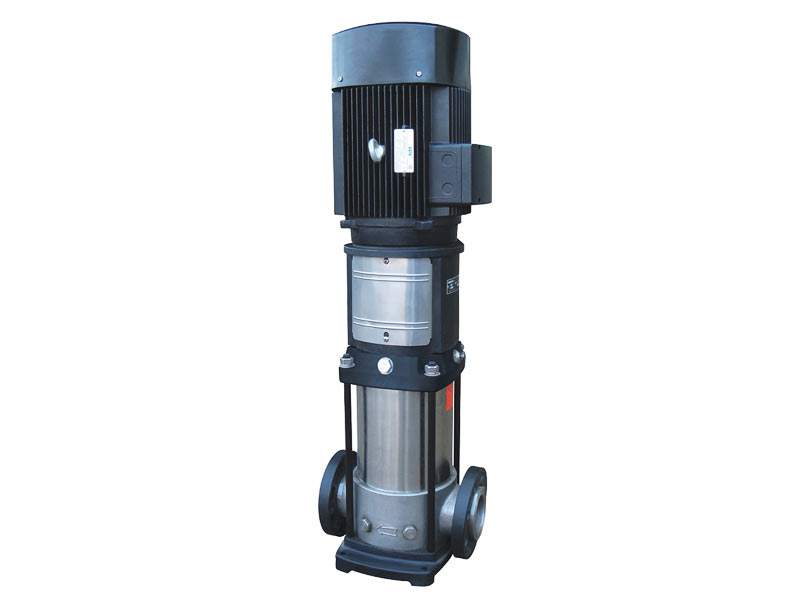

立式多级离心泵|CDL立式多级离心泵是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵，采用标准立式电机和快装式机械密封，更换非常方便。泵的过流部分均采用不锈钢（304\316）材料制成，可适用于轻度腐蚀性介质。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用实名，避免产生二次污染，可达到卫生标准级别的不锈钢多级泵。轴封采用耐磨机械密封，无泄漏。电机采用Y2外壳，进口轴承，绝缘等级F级。泵运转平稳，低噪音，整机质量可靠，外形美观，体积小，重量轻，运输安装方便，是理想的绿色、环保、节能的水泵。该产品可替代国外CR、CRN等同类产品。产品投放市场后，以其高效节能、质量可靠、使用范围广等特点。
产品特点
立式多级离心泵|CDL立式多级离心泵是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵，采用标准立式电机和快装式机械密封，更换非常方便。泵的过流部分均采用不锈钢（304\316）材料制成，可适用于轻度腐蚀性介质。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用实名，避免产生二次污染，可达到卫生标准级别的不锈钢多级泵。轴封采用耐磨机械密封，无泄漏。电机采用Y2外壳，进口轴承，绝缘等级F级。泵运转平稳，低噪音，整机质量可靠，外形美观，体积小，重量轻，运输安装方便，是理想的绿色、环保、节能的水泵。该产品可替代国外CR、CRN等同类产品。产品投放市场后，以其高效节能、质量可靠、使用范围广等特点。

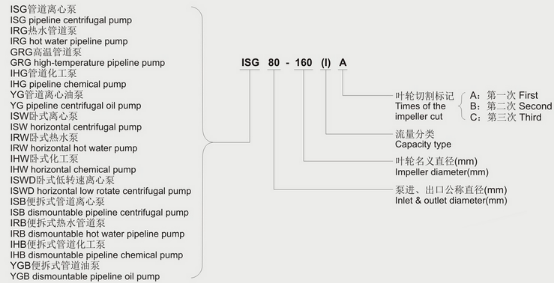

型号意义
.png)

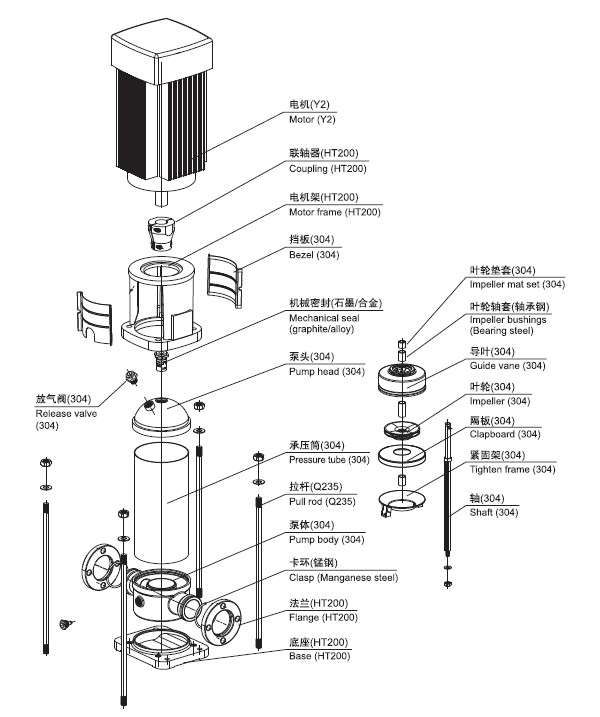

结构说明
泵由电机丶泵头丶导叶丶耐压筒丶进出水段丶泵轴丶机械密封等主要部件组成。
泵关键部件导叶丶叶轮丶耐压筒丶轴均采用不锈钢材料，泵头丶进出水段：CDL泵采用铸铁件丶CDLF泵采用
不锈钢精铸件。
泵用轴封为单端面机械密封，摩擦副为硬质合金、石墨，导叶内支撑采用合金钢。
泵与管路联接的基本型式为圆形法兰联接，也可根据用户需要采用不同的联接方式
工作条件
介质温度：常温型-15℃~+70℃ 热水型-15℃~+120℃
流量范围:0.4~50m3/h
介质酸碱度范围：PH3~11
最高环境温度+40℃
最高海拔：≤1000m
（高于海报1000m的订货时及时提出）
最小进口压力：≥-6米
最大工作压力：2.5MPa
当泵输送的液体的比重和粘度比水大时，轴功率会加大，所以必须使用与轴功率相匹配的电机。
当泵输送的液体的比重和粘度比水大时，轴功率会加大，所以必须使用与轴功率相匹配的电机。
最高环境温度
当泵在环境温度大于40℃或海报大于1000米运行时，由于空气密度低致使冷却效果差，电机输出功率P2会有一定降低。海拔高度升高，电机功率
因素会下降，泵在上述情况下运行电机功率需配大。
产品用途
介质温度：常温型-15℃~+70℃ 热水型-15℃~+120℃
流量范围:0.4~50m3/h
介质酸碱度范围：PH3~11
最高环境温度+40℃
最高海拔：≤1000m
（高于海报1000m的订货时及时提出）
最小进口压力：≥-6米
最大工作压力：2.5MPa
当泵输送的液体的比重和粘度比水大时，轴功率会加大，所以必须使用与轴功率相匹配的电机。
当泵输送的液体的比重和粘度比水大时，轴功率会加大，所以必须使用与轴功率相匹配的电机。
最高环境温度
当泵在环境温度大于40℃或海报大于1000米运行时，由于空气密度低致使冷却效果差，电机输出功率P2会有一定降低。海拔高度升高，电机功率
因素会下降，泵在上述情况下运行电机功率需配大。
产品用途
产品使用于化学性质类似于水的低粘度丶中性丶非爆炸性丶不含固体颗粒或纤维的液体，被输送的液体不能对泵的材料具有化学腐蚀性。
锅炉给水及冷凝系统
高层建筑管路增压
水处理丶渗透及过滤系统
食品饮料行业
制药行业
农业丶苗圃丶高尔夫球场灌溉
消防增压稳压系统
餐饮丶工业清洗系统
液体的输送丶循环和提升
热水和冷水

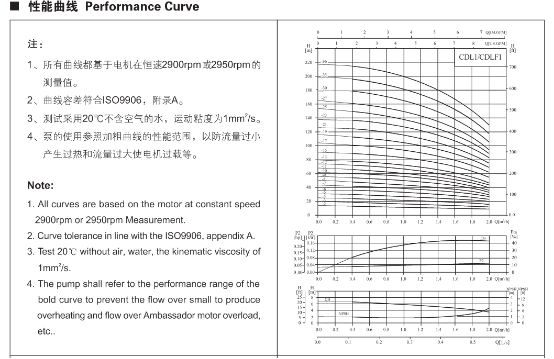

1. 性能曲线
2. 参数
电机： Y2风冷式标准电机（可采用水冷电机）
电机标准：JB/T8680-2008
防护等级：IP54
转速：2950r/min
绝缘等级：F
电机频率：50Hz
工作制：S1
能效等级：2级
标准电压：1*220-230/240V 3*380-415V
2. 参数
电机： Y2风冷式标准电机（可采用水冷电机）
电机标准：JB/T8680-2008
防护等级：IP54
转速：2950r/min
绝缘等级：F
电机频率：50Hz
工作制：S1
能效等级：2级
标准电压：1*220-230/240V 3*380-415V
